Lávka přes trať ČD ve Znojmě
|

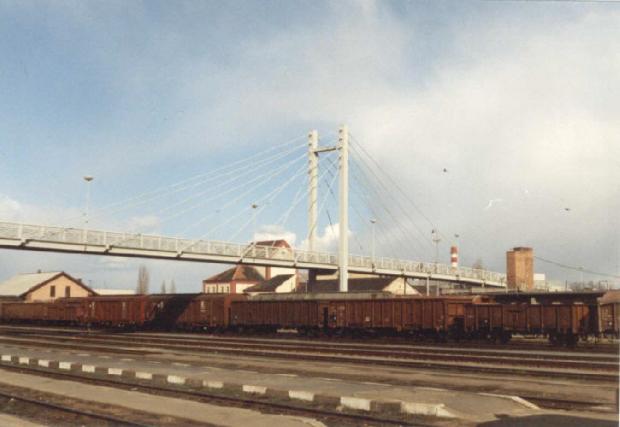

Ocelová konstrukce lávky přes kolejiště nádraží ve Znojmě.
Lávka je v podélném směru tvořena třemi hlavními poli
o rozpětí 30,0+88,0+45,0 m a čtyřmi menšími poli

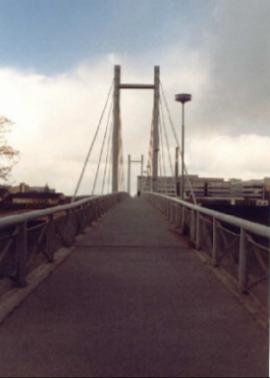

o rozpětí 18,0+11,0+10,0+10,0 m. Volná šířka je 3,5 m.

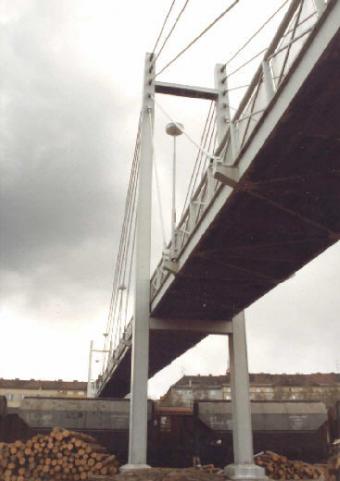

Nosnou konstrukci tvoří ocelová mostovka zavěšená na dvou
piliřích plnými kruhovými závěsy, pěti páry na každou
stranu pilíře.
|
|
Založení lávky je plošné.
Hmotnost oceli: 333 tun
Doba výstavby: 1993
|
|
|
/------------------------------------------------------------------------>
|
